tapeLED/線tapeLED

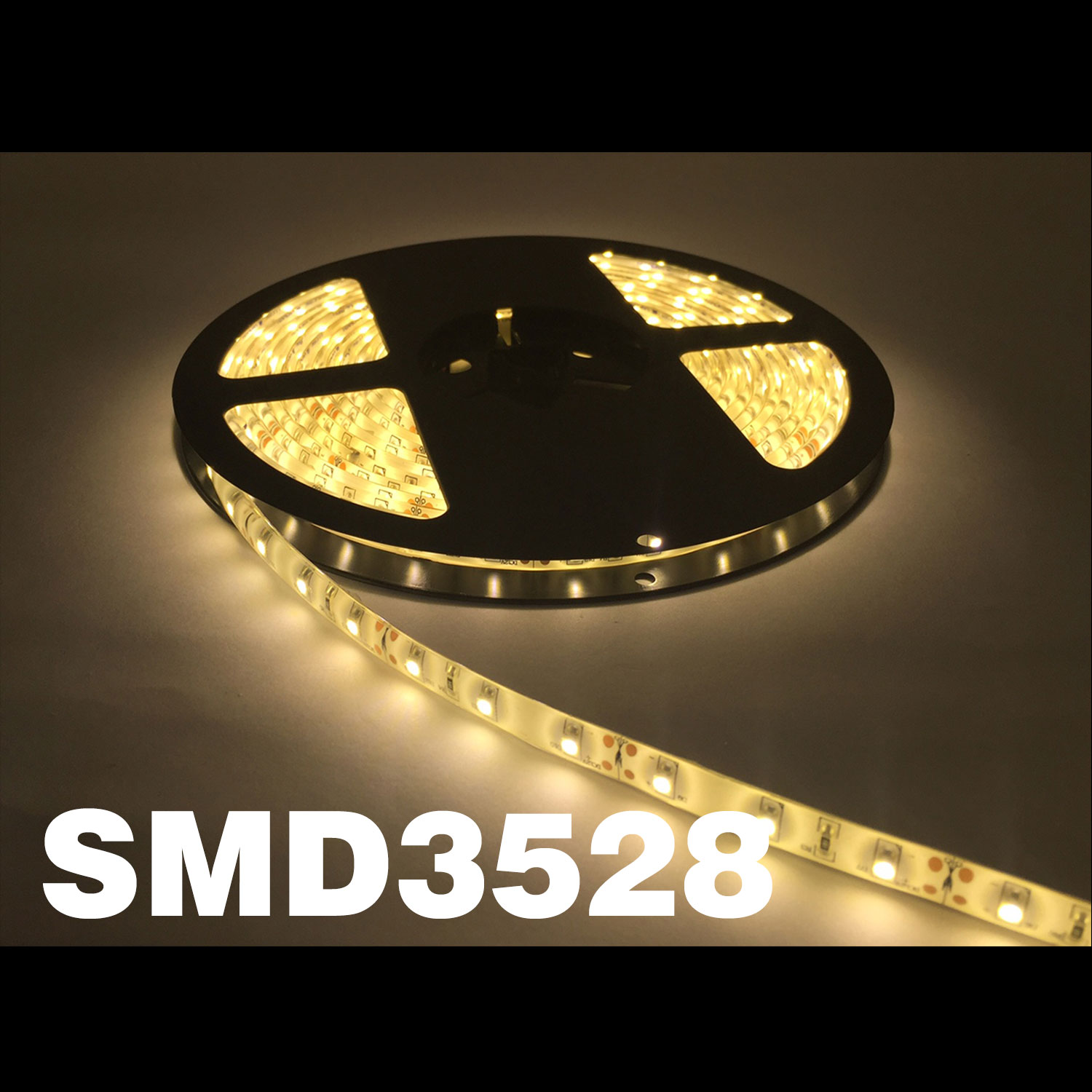

SMD3528

SMD3528 (CW/PW/WW/R/G/B/P)
 30LED(33.3mm pitch)
 60LED(16.6mm pitch)
 120LED(8.3mm pitch)
このSMD型を搭載のLEDテープライトは消費電力を抑えた1chipLEDです。5050シリーズ同様のパッケージ・保護等級ラインナップを揃えました。 5050と比較し消費電力は1/3とかなり抑えれていますので状況に合わせてご選択ください。

Tape-LED.comへLINK

SMD5050

SMD5050 (CW/PW/WW/R/G/B/P)
 30LED(33.3mm pitch)
 60LED(16.6mm pitch)
1m当たり60球の高輝度SMD5050型LEDを使用しています(5Mで300球)。 1球のSMD5050型LEDには3個のLEDチップが搭載されており、とても明るいテープライトです。パッケージラインナップとしては、フレキ基板、保護等級IP65をはじめIP68を取り揃えています。 中でもIP54はクリスタルドームタイプの薄型で経年変化による黄色変色や硬化が非常に少ないRTVゴム(シリコン樹脂)を採用しました。

Tape-LED.comへLINK

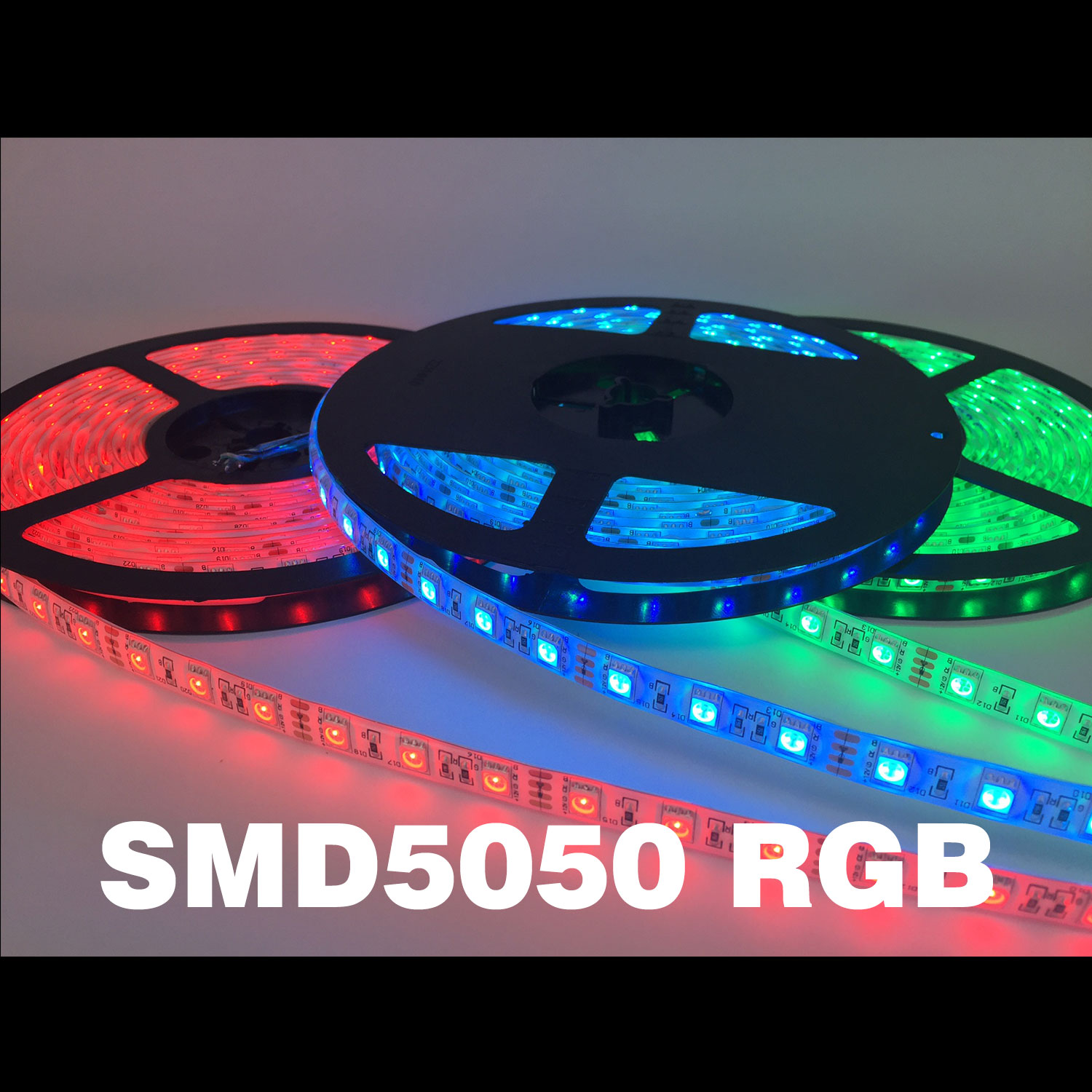

SMD5050-RGB/RGBW

フルカラータイプのテープLEDです。基板の色は全体の色を輝かせる白色と、演出効果を期待する黒基板をラインナップ化しています。IP54はクリスタルドームタイプの薄型で綺麗な色合いを長期間演出できます

Tape-LED.comへLINK

SMD5050-SPI Dreamcolor

ドリームカラーシリーズはフルカラーの照明効果を演出出来ます。 簡単なコントローラーから専門のDMXコントローラを使うことにより色を変更することが出来るので抜群の訴求効果があります。 プログラムを組むことによって文字を流したり好きな位置だけを光らせたり動きのある表現を演出出来ます。

Tape-LED.comへLINK

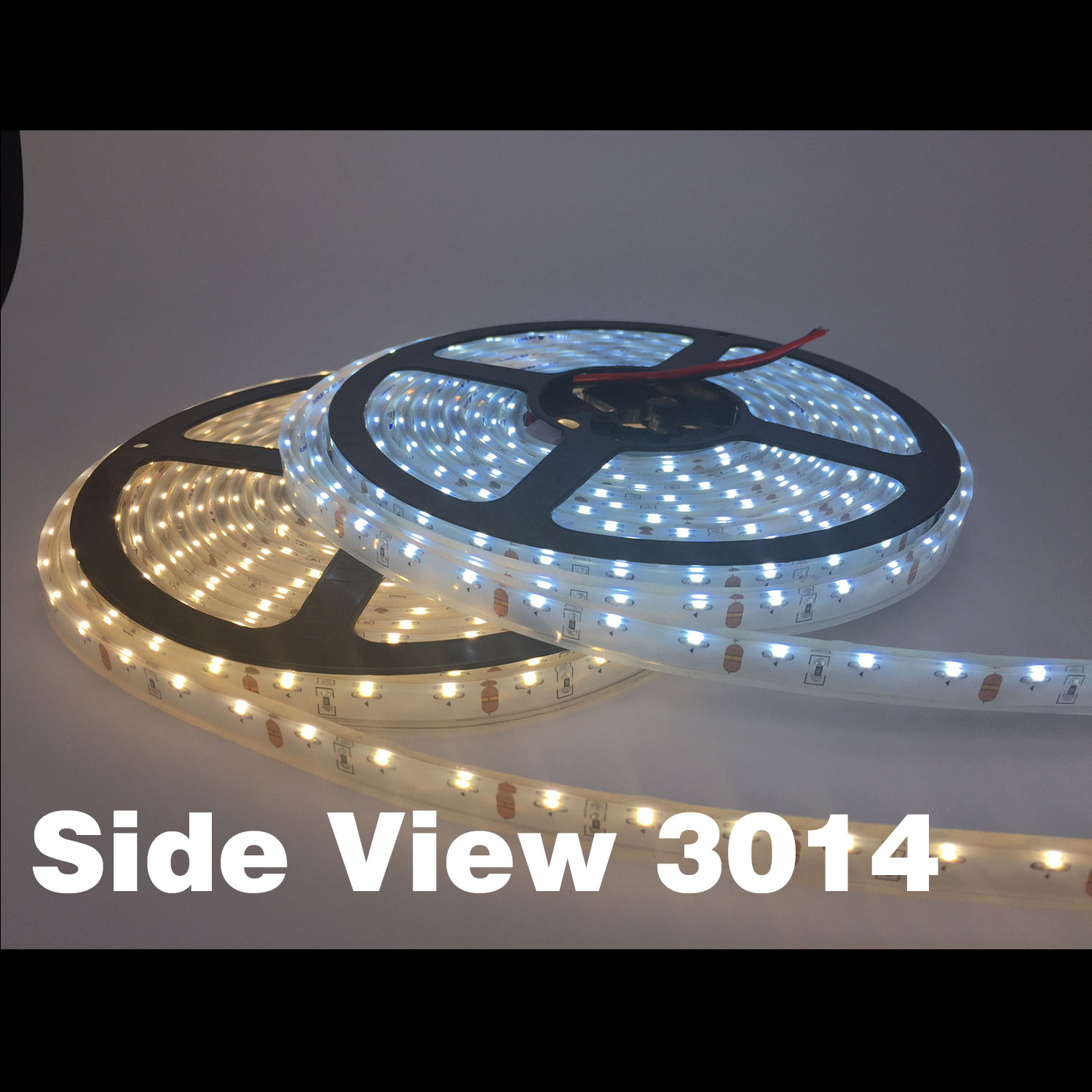

SMD3014 SideView

これまでご紹介してきました製品は全てTopViewタイプでしたが、ご紹介するLEDテープは、横方向に光を出すSideViewLEDチップを搭載することでフレキシブルに曲げることができます。 今まで出来なかった細い隙間に設置したり、文字を作ったりすることも出来るようになりました。製品ラインナップは、白をはじめ、電球色、色物からフルカラーまで取り揃えています。

Tape-LED.comへLINK

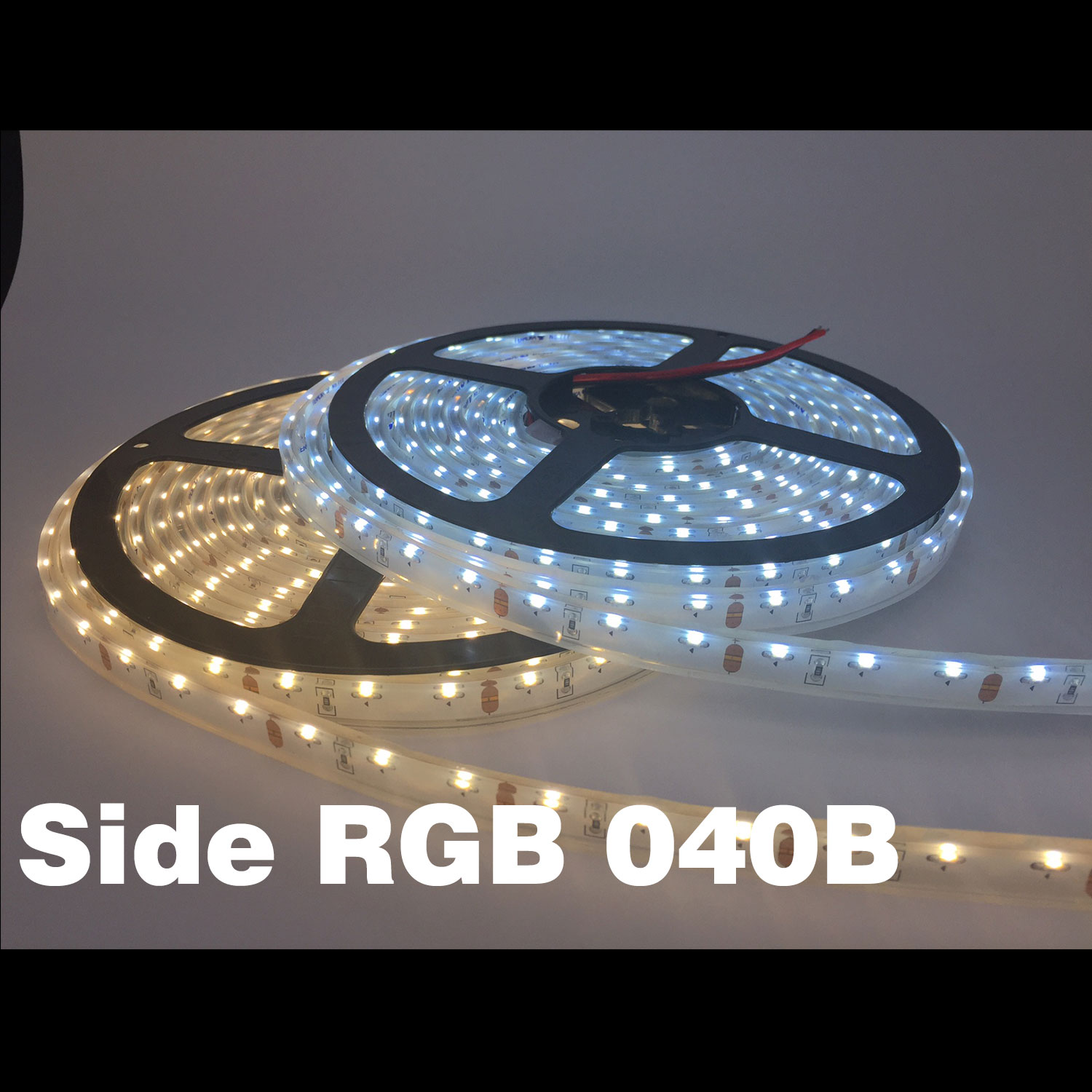

SMD040RGB SideView

これまでご紹介してきました製品は全てTopViewタイプでしたが、ご紹介するLEDテープは、横方向に光を出すSideViewLEDチップを搭載することでフレキシブルに曲げることができます。 今まで出来なかった細い隙間に設置したり、文字を作ったりすることも出来るようになりました。製品ラインナップは、白をはじめ、電球色、色物からフルカラーまで取り揃えています。

Tape-LED.comへLINK

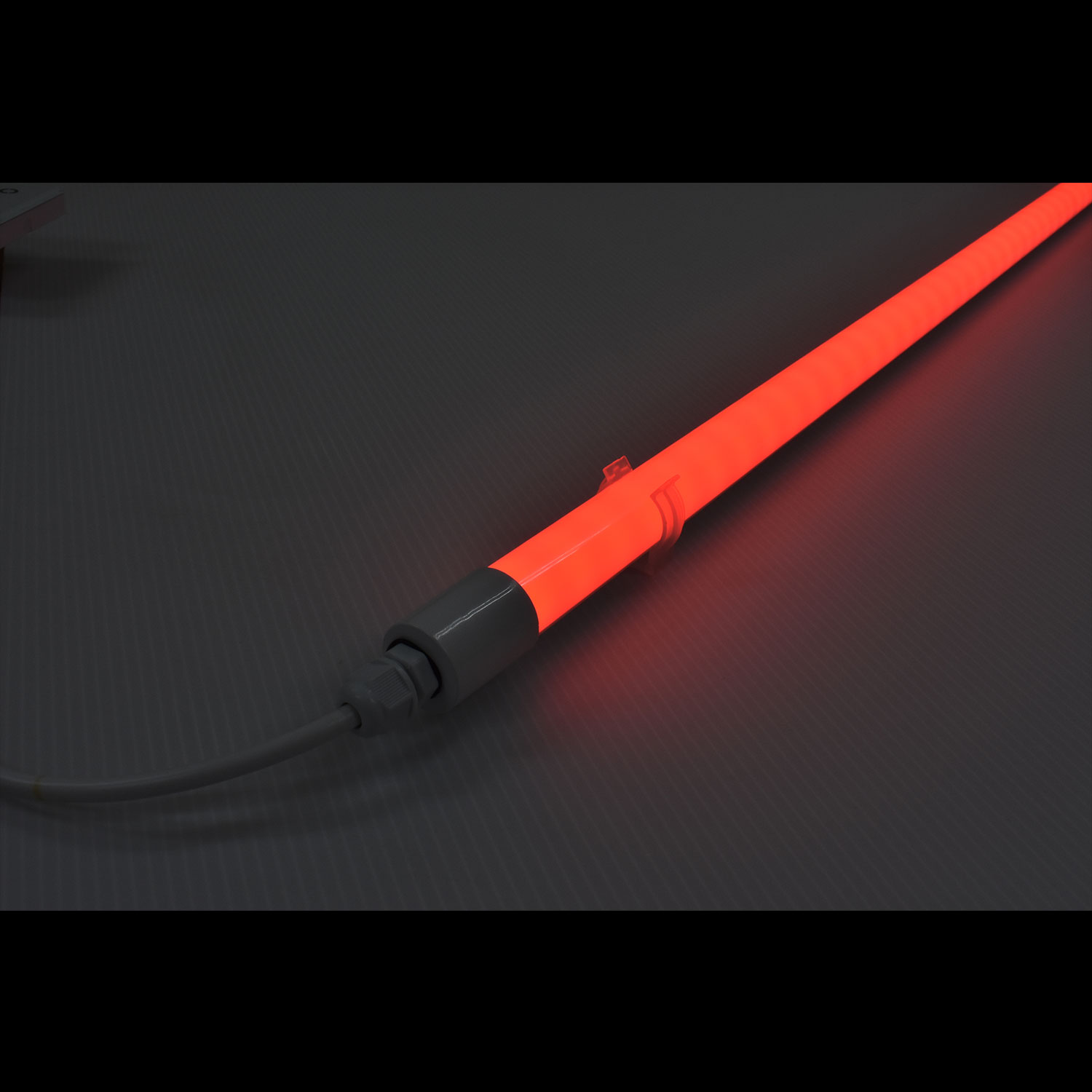

T6/T8-Bar(Mono.RGB_Fullcolor)

SLB-(RGB/CW/WW/R/B/G/etc)T6/T8-LEDbar-1200-CL/WH (カバー CL:透明 WH:乳白)スリムライトバー(T6/T8)

★PCカバーは乳白とクリアの2種類をご用意しています
★DC12V用の調光コントローラも使用できます。
★RGB以外の単色LEDはDC12Vを供給し、照明灯具のような使い方も可能です。 部材の採用を可能に。結露しない構造により屋外でも安心して使用できます。(IP65防滴)
★ケースはT6とT8、ベントフィルター及びケーブルグランドを使用することで、内部はIP20仕様の
★一般的なRGB(フルカラー)コントローラを使用し演出できます。
★使用するLEDはSMD5050RGBをはじめ、IP20(10㎜巾基板)のLEDテープライトを実装。

T6/T8-Bar(Mono.RGB_Fullcolor).pdf

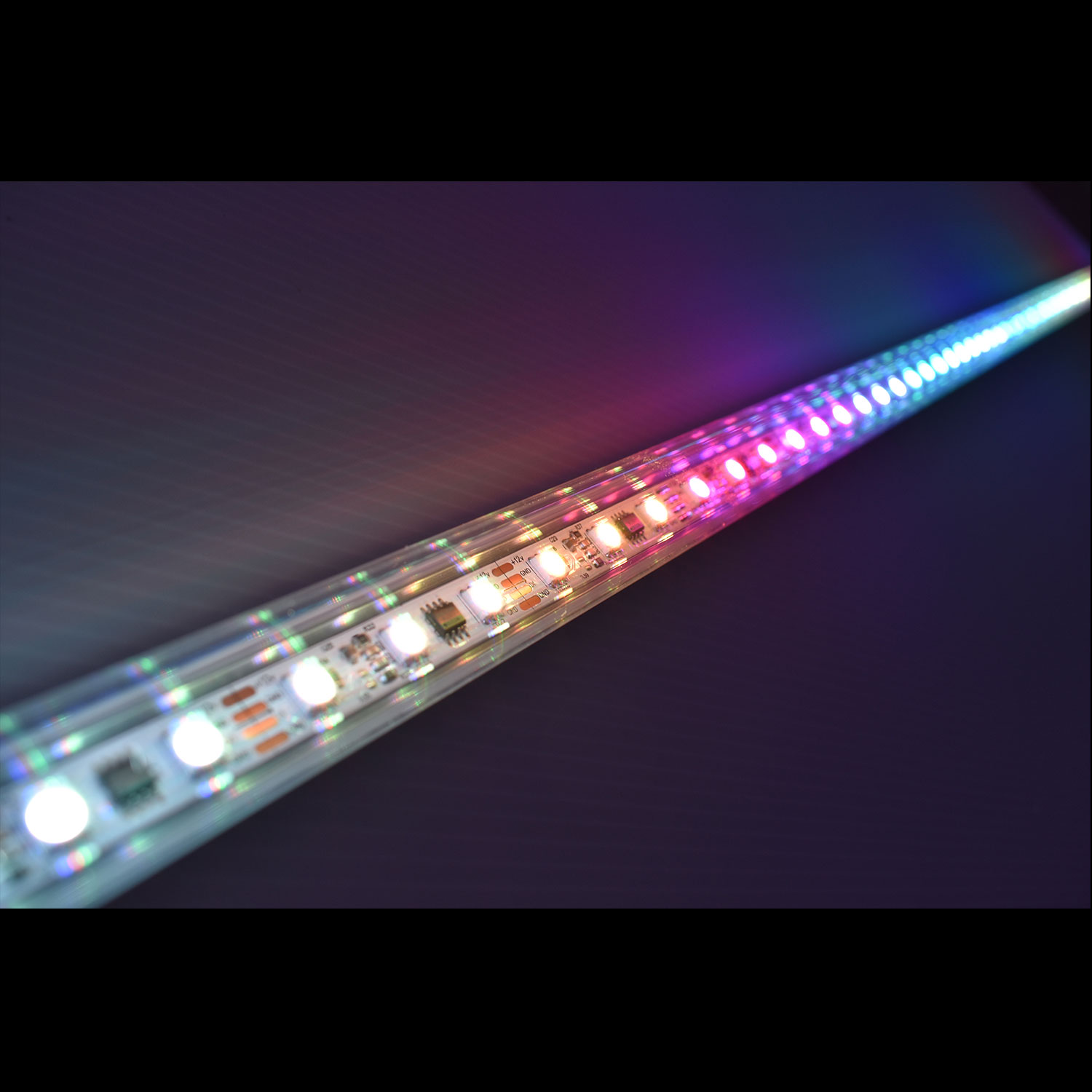

T6/T8-Bar(SPI_Dreamcolor)

SPI-T6/T8-LEDbar-1200-CL/WH (カバー CL:透明 WH:乳白)DMXドリームバー(T6/T8)

★PCカバーは乳白とクリア(透明)の2種類をご用意しています
★専用のアドレス設定ツールを使い、DMXの先頭アドレスを書き変えることができます
★外部コントローラにより、RGBドリームカラーの演出が可能になります。最大20アドレス。 部材の採用を可能に。結露しない構造により屋外でも安心して使用できます。(IP65防滴)
★ケースはT6とT8、ベントフィルター及びケーブルグランドを使用することで、内部はIP20仕様の
★DMX to SPIデコーダーを組み込むことで既存のSPI方式のLEDを使用可能に。
★使用するLEDはSPI方式のSMD5050RGB(WS2811)を内蔵し、通信インターフェースはDMX仕様に。

T6/T8-Bar(SPI_Dreamcolor).pdf

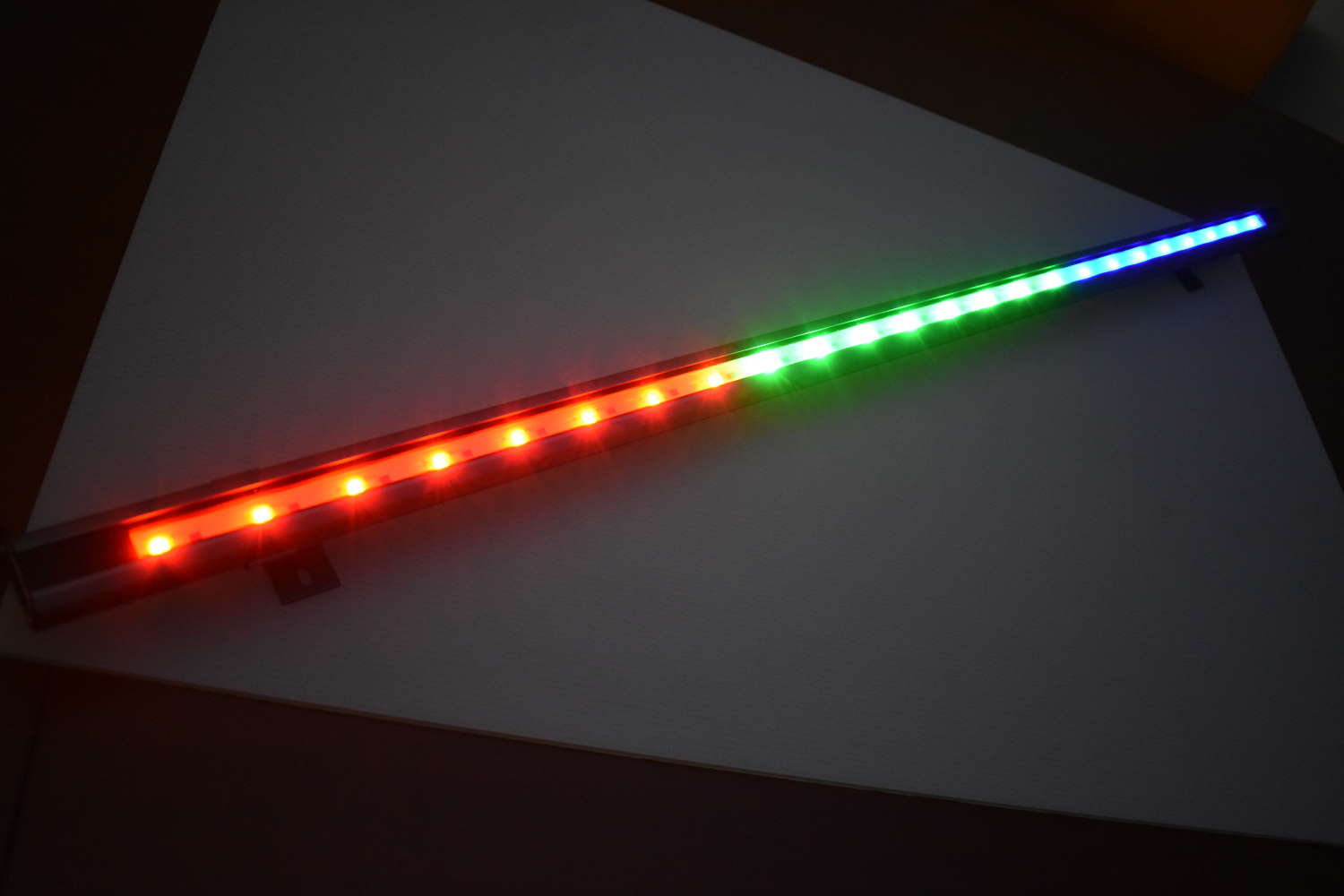

T6/T8 Wall Dreamer(DMX)

T6/T8 Wall Dreamer-D

★SMD5050RGB HVLED Vf=9v 1.5W(0.5w×3)を採用
★広がる用途:従来 Vf=3Vでは 1個で5V駆動しかできなかった1個でDC12V駆動を可能に
★1ドット毎に個別制御が可能です、RGBドリームカラー
★高輝度LED+侠角レンズ搭載で明るさアップ
★DMX通信によりコントローラで様々な演出が可能に
★高輝度HighPowerなDreamColor、小粒で超明るいDreamColorを実現しました

T6/T8 Wall Dreamer(DMX).pdf

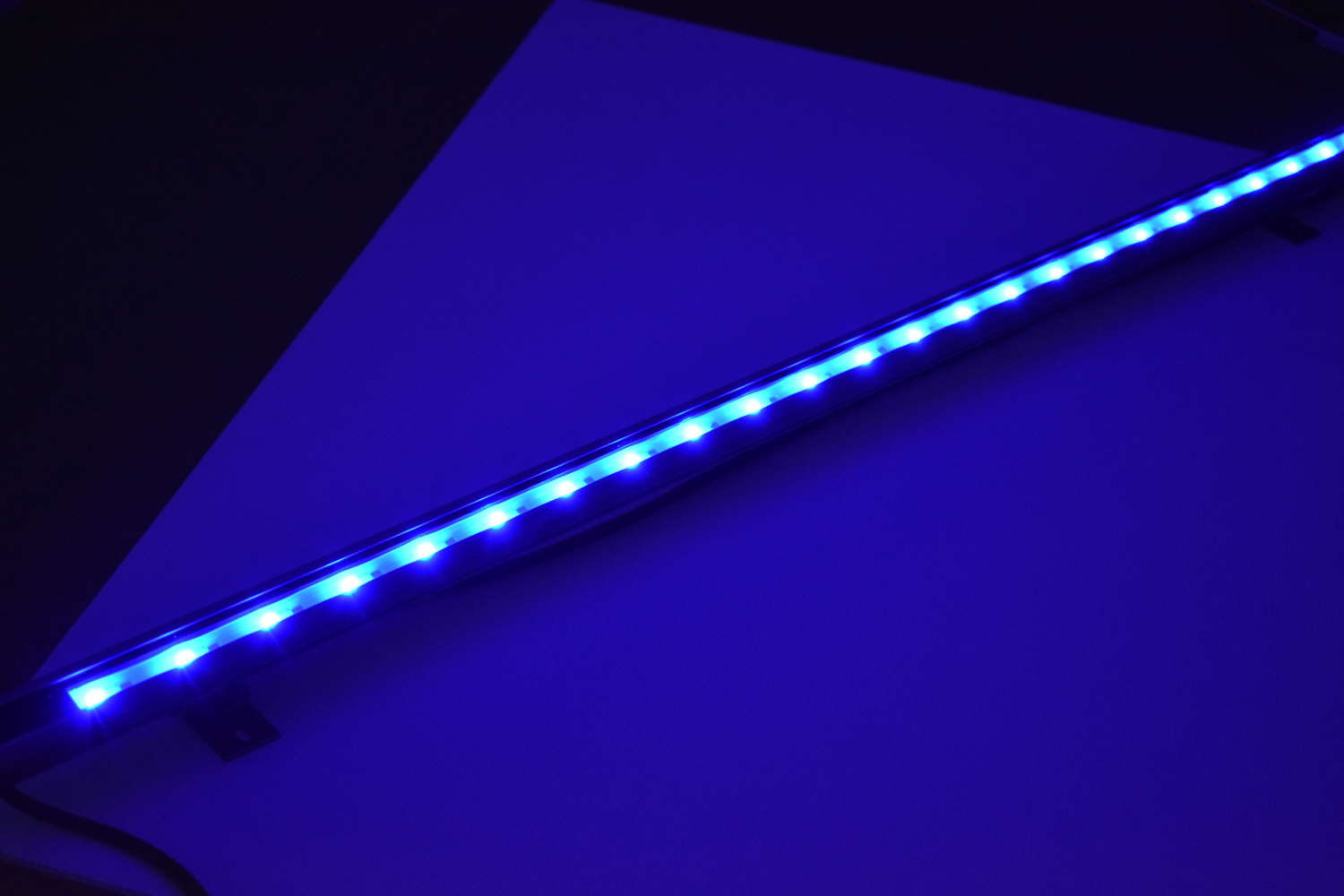

T6/T8 Wall Dreamer(SPI)

T6/T8 Wall Dreamer-S

★SMD5050RGB HVLED Vf=9v 1.5W(0.5w×3)を採用
★広がる用途:従来 Vf=3Vでは 1個で5V駆動しかできなかった1個でDC12V駆動を可能に
★1ドット毎に個別制御が可能です、RGBドリームカラー
★高輝度LED+侠角レンズ搭載で明るさアップ
★DMX通信によりコントローラで様々な演出が可能に
★高輝度HighPowerなDreamColor、小粒で超明るいDreamColorを実現しました
★使用するLEDはSPI方式のSMD5050RGB(WS2811)を内蔵し、通信インターフェースはDMX仕様に。

T6/T8 Wall Dreamer(SPI).pdf

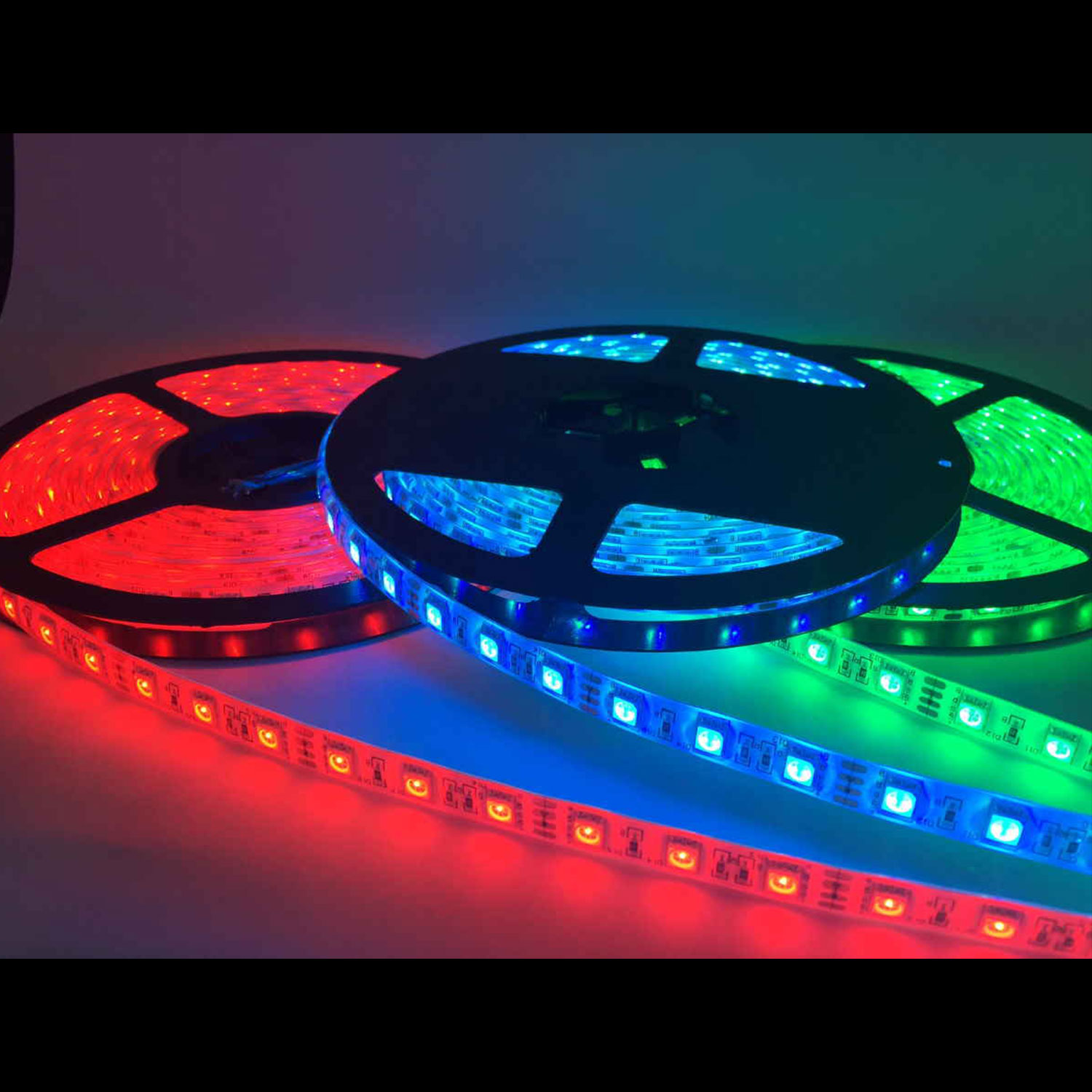

HV_RGB(tapeLED)

★pitch:21.6mm/cut:21.6mm ,46LED/m
★1LEDの明るさ従来比3倍
★SMD5050RGB HVLED Vf=9v 1.5W(0.5w×3)を採用
★広がる用途:従来 Vf=3Vでは 1個で5V駆動しかできなかったが、1個でDC12V駆動を可能に
★高輝度HighPowerなRGB Full color、小粒で超明るいRGB Full Colorを実現しました
★基板に流れる電流を従来比で数倍にアップ、電圧ドロップ無しで3メーターの均一な演出を実現
★今までになかった、HVRGBだからこそ、深みのある「色」を演出

HV_RGB(tapeLED)カタログ.pdf

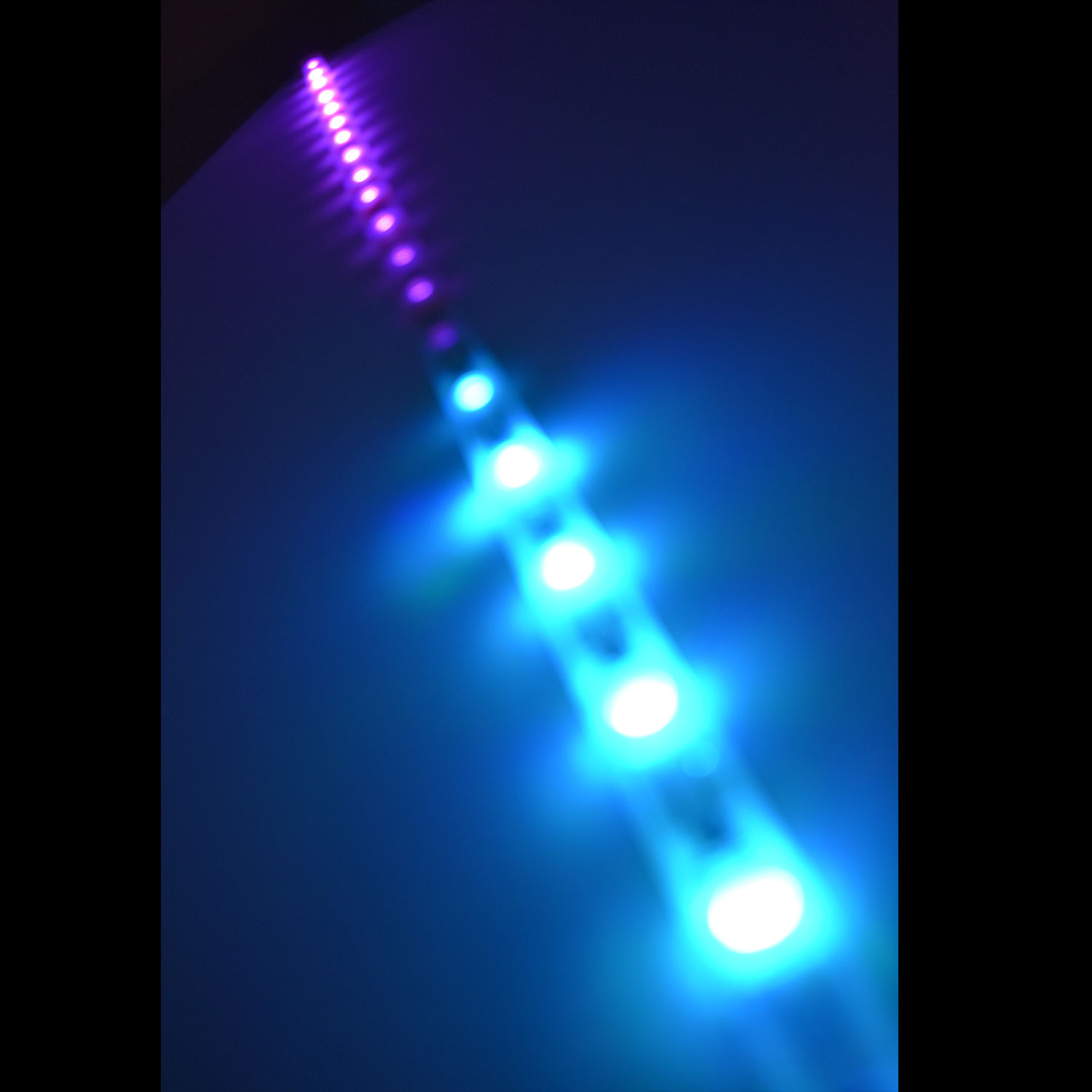

HV_RGB-SPI(tapeLED)

★pitch:33.3mm/cut:33.3mm ,30LED/m(3M仕様)
★pitch:100mm/cut:100mm ,10LED/m(5M仕様)
★1ドット毎に個別制御が可能です、RGBドリームカラー
★SMD5050RGB HVLED Vf=9v 1.5W(0.5w×3)を採用
★広がる用途:従来 Vf=3Vでは 1個で5V駆動しかできなかった1個でDC12V駆動を可能に
★高輝度HighPowerなDreamColor 小粒で超明るいDreamColorを実現しました
★今までになかった、HVRGBだからこそ、深みのある「色」を演出

HV_RGB-SPI(tapeLED)カタログ.pdf

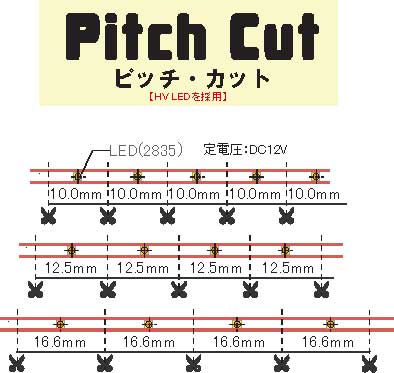

SMD2835 pitch_cut(tapeLED)

SND2835 DC12V pitch:16.5mm/12.5mm/10mm
(60LED/m,80LED/m100LED/m)

皆さまのご要望にお応えしました。
欲しかった! ピッチでカット
好きなところでカット出来ます。しかもDC12Vです。

SMD2835 pitch_cut(tapeLED)カタログ.pdf
