LEDコントローラLEDcontoroller

RF101

単色演出
無線リモコン操作
電源電圧:5V~24V
出力電圧:入力電圧と同じ
最大電流:6A(Max)
動作周囲温度:0~60℃
通信方式 特別省電力無線,通信距離:障害物なし約30M

カタログ.pdf

※リモコン無し(TC-101カタログ)

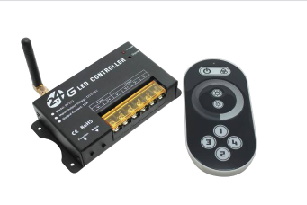

RF203

単色演出
無線リモコン操作
コントローラ:リモコン(N:1 設定可能)
 ※ケース:板金
電源電圧:5V~24V
出力電圧:入力電圧と同じ
最大電流:12A(Max)
動作周囲温度:0~60℃
通信方式  2.4GHz特別省電力無線,通信距離:障害物なし約80M

カタログ.pdf

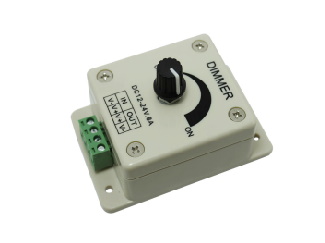

1ch-XDIMMER

単色調光(Max8A)
 ※ドライブ電流不足の場合は 1ch-SXDIMMER
 ※ドライブ電流不足の場合は + AP101
電源電圧:5V~24V
出力電圧:入力電圧と同じ
最大電流:8A(Max)
動作周囲温度:0~60℃

カタログ.pdf

1ch-SXDIMMER

単色調光(Max30A)
電源電圧:5V~24V
出力電圧:入力電圧と同じ
最大電流:30A(Max)PWM
動作周囲温度:0~60℃

カタログ.pdf

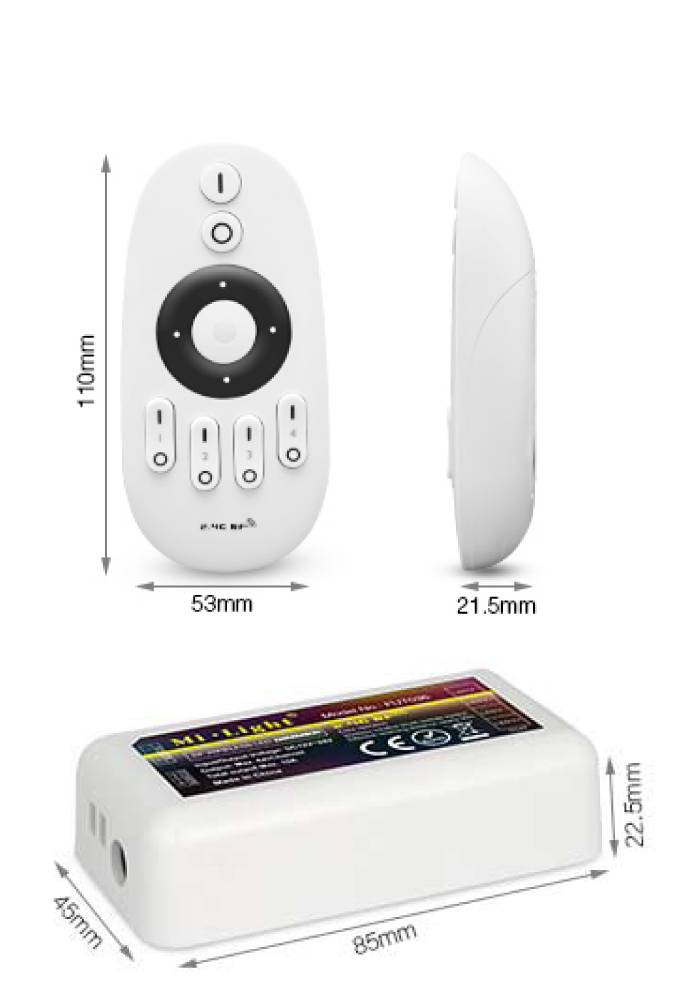

CCT-controller

◆電球色&白色テープライトをゾーンコントローラ(電球&白色用コントローラ)に接続して点灯させます。
◆専用の無線リモコンにより、電球色から白色の色合いを美しい発光を維持したまま、幅広く、スムーズに 調光することができます。
◆1台の無線リモコンにより、4箇所(ゾーン)を制御できます。また、1台のリモコンに登録できるコントローラは無限大です。
 ※テープLED:FT120BCW/WW-W-12(3000K&6000K)
  スペック:カタログ記載
電源電圧:12V
出力電圧:入力電圧と同じ
出力ch:2ch
最大電流:各6A(Max)
動作周囲温度:0~45℃
通信方式 特別省電力無線,通信距離:障害物なし約30M

カタログ.pdf

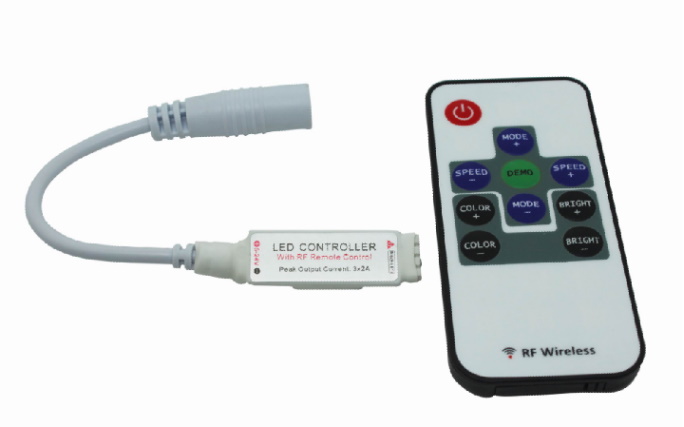

RF103

RGB 演出
無線リモコン操作
電源電圧:5~12V
出力電圧:入力電圧と同じ
出力ch:3ch
最大電流:各2A(Max)
動作周囲温度:0~60℃
通信方式 特別省電力無線,通信距離:障害物なし約30M

カタログ.pdf

 ※無線無し(TC-103カタログ.pdf)

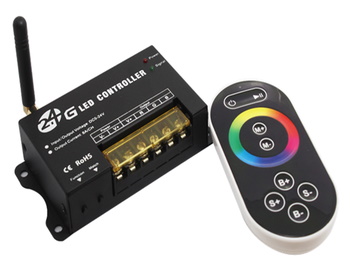

RF201

RGB演出
ケース:板金
■ 1台のリモコン操作で、複数台の子機をリモート制御
■大容量ドライブで接続LED大幅増へ
■子機の増設も簡単登録
電源電圧:5V~24V
出力電圧:入力電圧と同じ
出力ch:3ch
最大電流:各8A(Max)
動作周囲温度:0~60℃
通信方式  2.4GHz特別省電力無線,通信距離:障害物なし約80M

カタログ.pdf

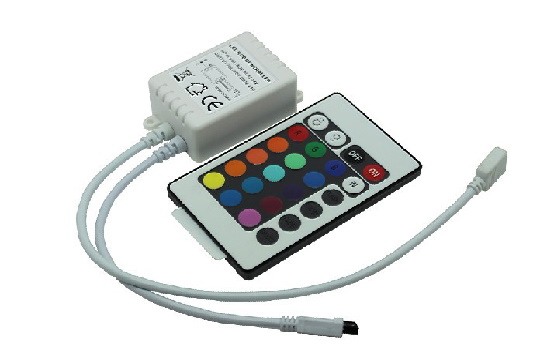

IR240

操作キー:24キー (演出内容はカタログ参照)
電源電圧:5V~24V
出力電圧:入力電圧と同じ
出力ch:3ch
最大電流:各2A(Max)
動作周囲温度:0~60℃
通信方式  赤外線

カタログ.pdf(英文)

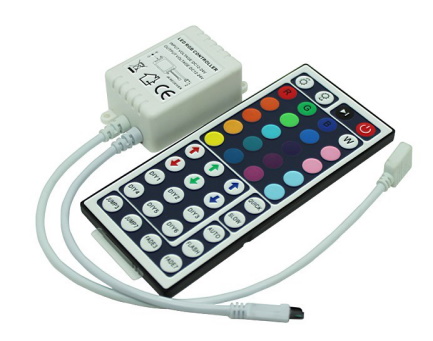

IR440

操作キー:44キー (演出内容はカタログ参照)
電源電圧:5V~24V
出力電圧:入力電圧と同じ
出力ch:3ch
最大電流:各2A(Max)
動作周囲温度:0~60℃
通信方式  赤外線

カタログ.pdf(英文)

3ch-DIMMER

RGB調光(Max8A)
電源電圧:5V~24V
出力電圧:入力電圧と同じ
最大電流:8(Max)PWM
動作周囲温度:0~60℃

カタログ.pdf

TM-08

RGB演出 タッチパネル操作
電源電圧:5V~24V
出力電圧:入力電圧と同じ
出力ch:3ch
最大電流:各4A(Max)
動作周囲温度:0~60℃

カタログ.pdf

AP101

1チャンネル高速パワーアンプ(単色アンプ)
型 番   AP-101
入力電圧  DC5~24(V)
サイズ    L83mm*W79mm*H33mm 本体部
接続    common anode
deta    PWM調光信号
調光範囲  0.1%-100%
出力ch    1(ch)
消費電力  <1.0(W) 本体 部
出力電圧   入力電圧と同じ
出力電流  <16A MAX
出力電力   24V:<384W
動作温度範囲 -20~60(℃)

AP-101カタログ.pdf

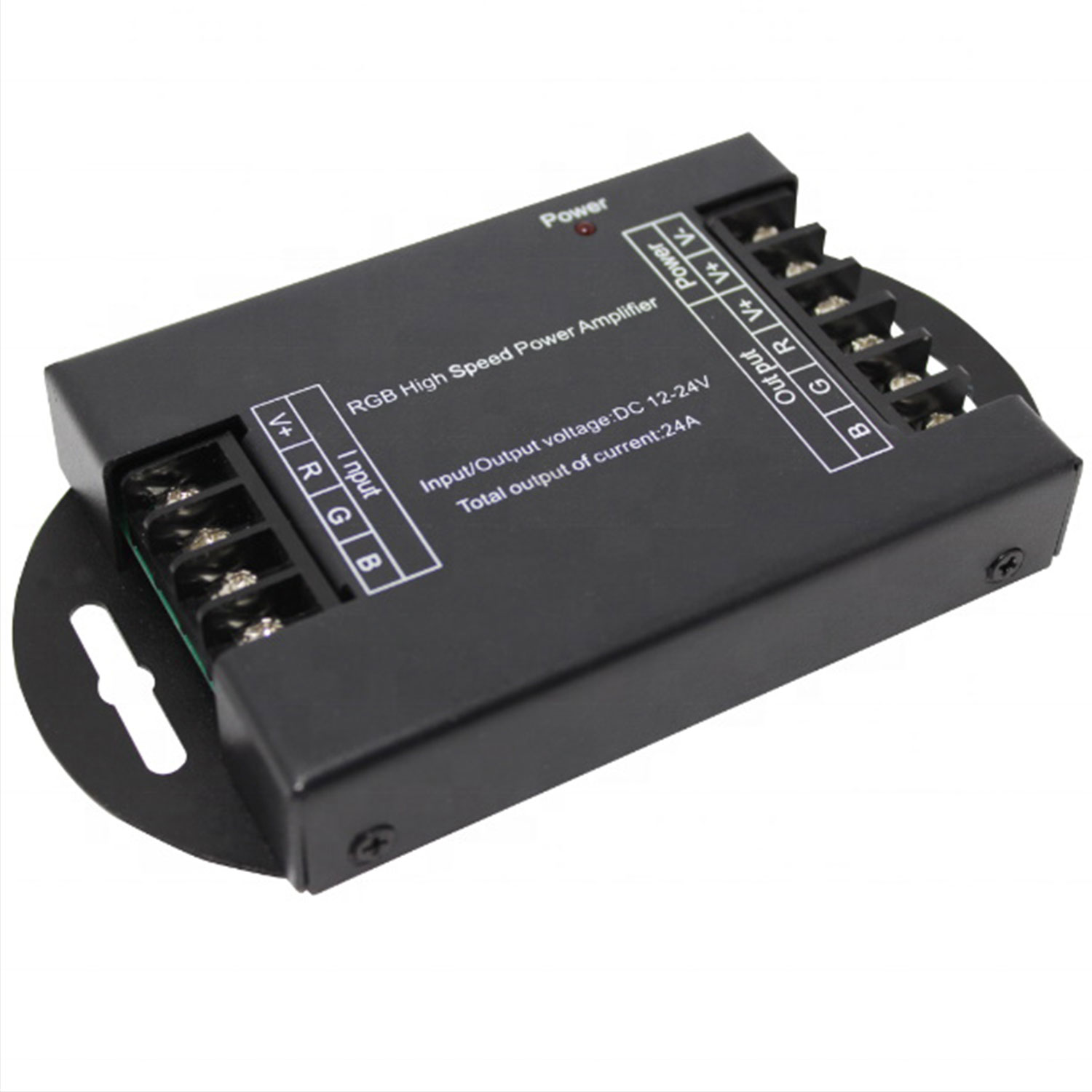

AP100

3チャンネル高速パワーアンプ(RGBアンプ)
型 番   AP-100
入力電圧 DC12~24(V)
出力電圧 入力電圧と同じ
出力電流 最大24(A)
入力・出力ch 3ch
出力電力 DC12V

AP-100etcカタログ.pdf

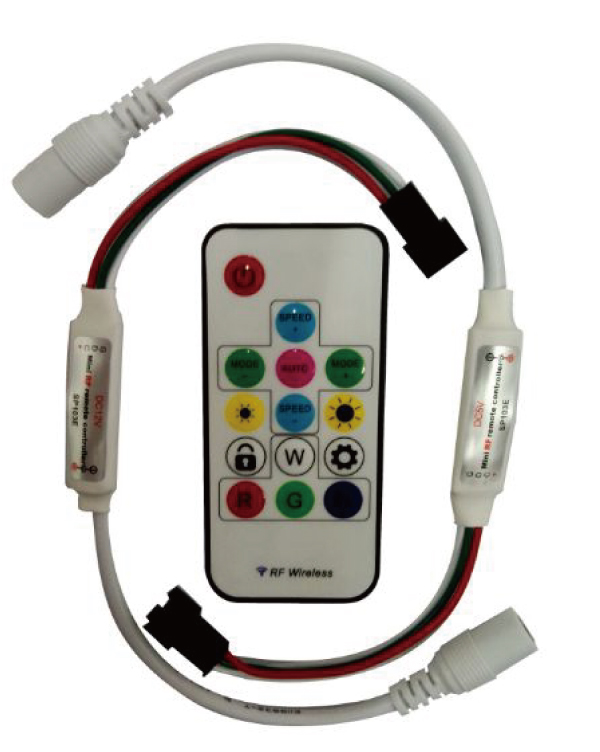

LED2017-RF-Lock

SPI controller
型 番   LED2017-RF-Lock
入力電圧 DC5,12~24(V)
出力電圧 入力電圧と同じ
出力電流 最大3(A)
出力ch   SPI signal (DATA, CLK)
出力電力 DC5-15(W),12V-36(W),DC24V-72(W)

LED2017-RF-Lock カタログ.pdf

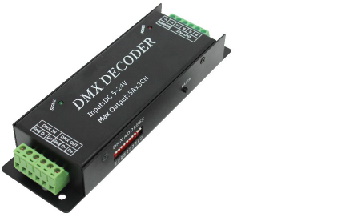

DMX100

DMX to RGB Decorder (DMX信号をRGB出力へ変換)
型 番   DMX-100
入力電圧 DC5V,12~24(V)
出力電圧 入力電圧と同じ
LED出力 3ch(RGB)
出力電流 各ch 5(A)
入力・出力ch 3ch
出力電力 DC5V-75(W),DC12V-180(W),DC24V-360(W)
 ※本器はリモコン無し(内蔵アプリ無し)

DMX-100カタログ.pdf

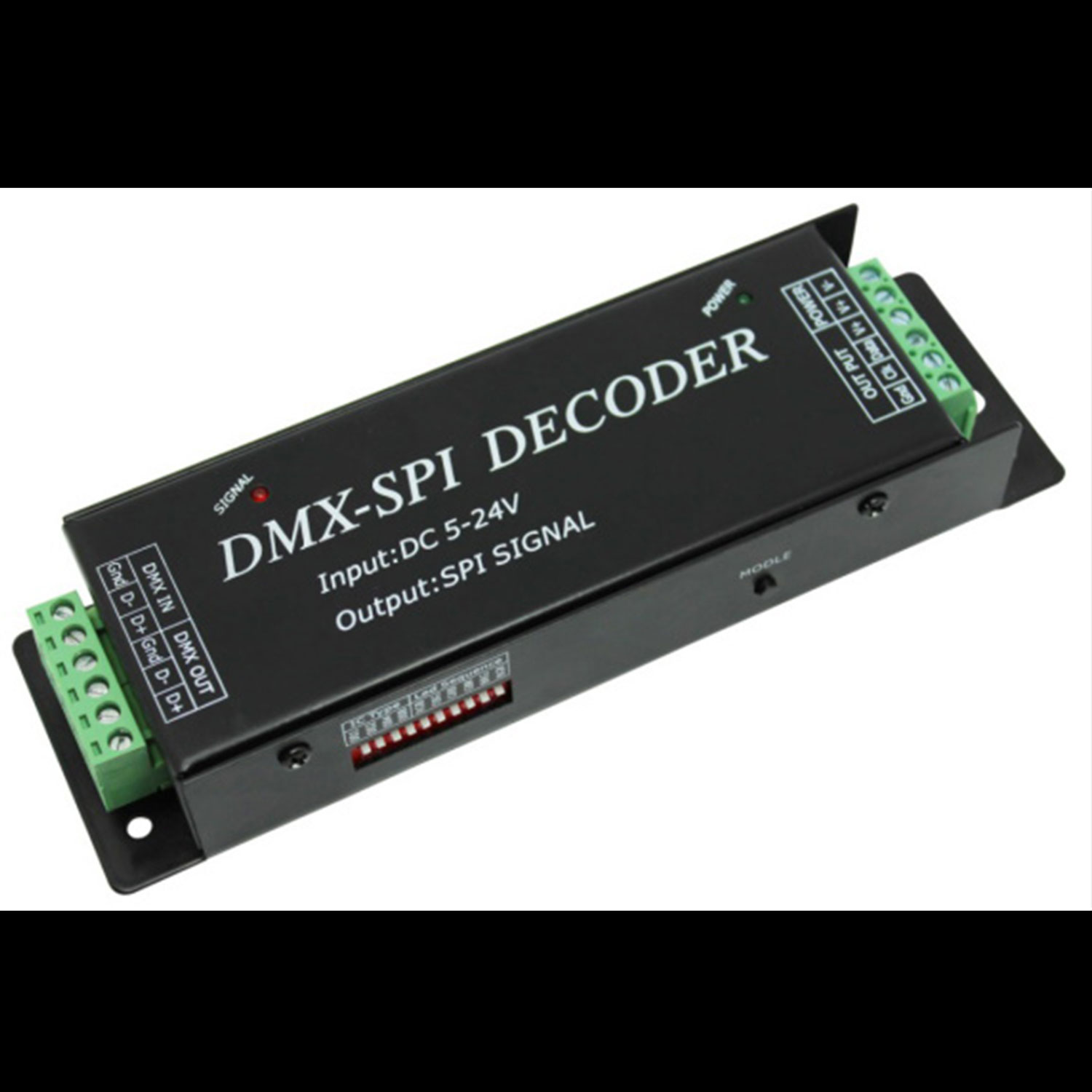

DMX200

DMX to SPI Decorder (DMX信号をSPI出力へ変換)
型 番   DMX-200
入力電圧 DC5V,12~24(V)
出力電圧 入力電圧と同じ
出力   SPI signal (DATA, CLK)
入力    DMX信号
出力電力 DC5V-100(W),DC12V-240(W),DC24V-480(W)
RGB配列補正機能あり

DMX-200カタログ.pdf

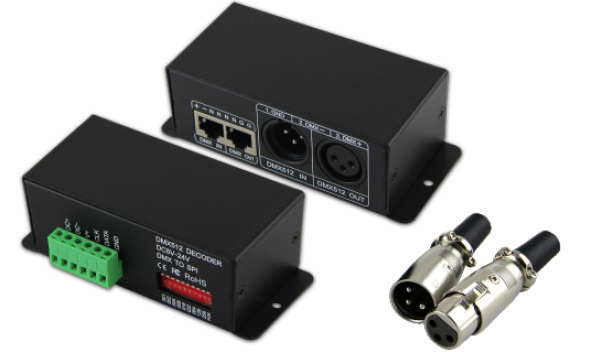

BC802-DMXdecorder

DMX to SPI Decorder (DMX信号をSPI出力へ変換)
型 番   BC-802 DMX Decorder
入力電圧 DC5V,12~24(V)
出力電圧 入力電圧と同じ
出力   SPI signal (DATA, CLK)
入力    DMX信号(XLR/RJ45)
出力電力 DC5V-100(W),DC12V-240(W),DC24V-480(W)
DIP/SW:アドレス設定/testモードあり

BC802-DMXdecorderカタログ.pdf(英文)

JCD-DX512L

DMX Decorder (PixelGrouping対応)
入力電圧  DC5-24V
出力電圧  DC5-24V
入力電流  15A

DMX ボーレート  250kbps/500kbps/750kbps/1Mbps
入力チャンネル  512 Channels @250kbps
データ入力  XLR 5pin端子メス

JCD-DX512Lカタログ.pdf

JCD-WT01

アドレスライター
入力電圧  DC5V
電力供給  バッテリーかUSB2.0以上
制 御システム  DMX-512
DMX チャンネル数  512 channels
デ ータ送信  XLR 5Pin端子オス
アドレス設定  手動
主要機能  Set Address/Set DMX Decoder/Test LED Color
電池  単四形*3
USB連結  マイクロUSB

JCD-DX512L/JCD-WT01共通カタログ.pdf

オリジナル JCN-SPI2(SPIコントローラ)

●自分で演出ファイルを作ることが出来るSPIコントローラー
●多くの演出コマンドを用意しています
●複数のコマンドで演出する事ができる
●コマンドテーブルは223テーブルまで書くことが出来ます
●外部信号により、演出が可能
●対象は300pixelまで


tapeLED.com

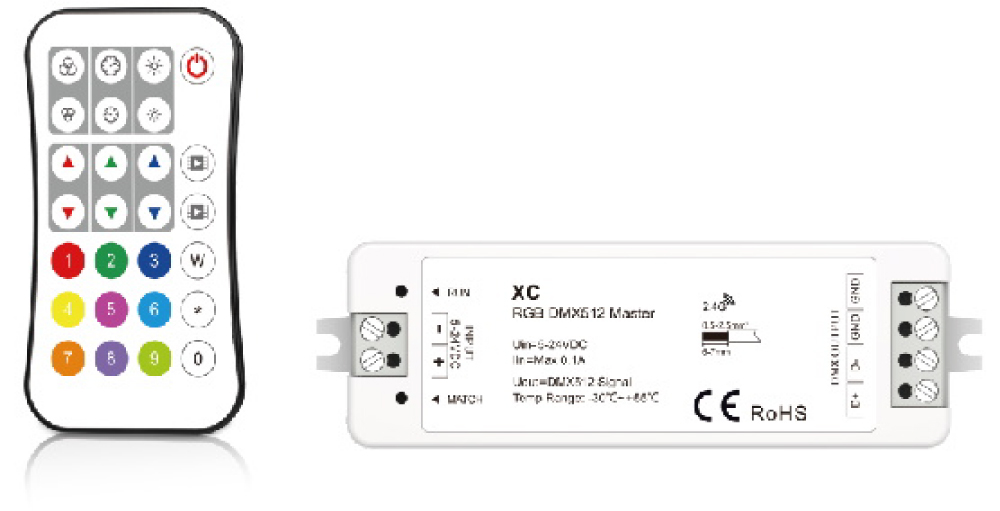

RF-DMX512 RGB LED Controller

●DMXコントローラ(本体)
●DMXコントローラ(リモコン)



●DMXコントローラ(リモコン)カタログ.pdf

●DMXコントローラ(本体)カタログ.pdf
